              AX-APF型有源濾波器

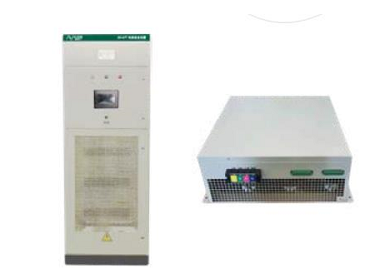

                                                                                          AX-APF-380V-300A/4L

              產品綜述 PRODUCT.OVERVIEW

              有源濾波是相對于無源濾波而言,一個是通過主動發出反向諧波(所謂有源)來濾波,另一個是通過被動吸收(所謂無源)來濾波。有源濾波器的工作原理的基礎是“抵消補償”,在電力三相系統內為了消除諧波電流,濾波器通過計算并以完全相反的方向注入相同的諧波,這樣可以完全消除諧波?;谕瑯拥墓ぷ髟恚性礊V波器可以修正功率因數,產生 3 相正弦形電流波,滿足負荷要求。

              AX-AFP 有源電力濾波器由指令電流運算電路和補償電流發生電路兩個主要部分組成。指令電流運算電路實時監視線路中的電流,并將模擬電流信號轉換為數字信號,送入高速數字信號處理器(DSP)對信號進行處理,將諧波與基波分離,得到指令電流,并通過電流跟蹤控制電路和驅動電路,以脈寬調制(PWM信號形式向補償電流發生電路送出驅動脈沖,驅動IGBT IPM 功率模塊,生成與諧波電流幅值相等、極性相反的補償電流注入電網,對諧波電流進行補償或抵消,主動消除電力諧波,從而實現對電力諧波的動態、快速、徹底治理。

              產品優點 PRODUCT.ADVANTAGES

              采用了諧波電流的預測控制方法,大大提高了諧波電流的跟蹤速度與補償效果。響應速度快、濾波能力強、運行損耗小。完全滿足不同的工況需求

              能同時動態實時濾除全部諧波或多種選定的諧波;采用矢量篩選技術,可對 2 到 50 次之間的諧波進行有選擇的補償在濾除諧波的同時動態補償基波無功,提高功率因數。也可以在零無功功率的情況下濾除諧波,避免無功反送

              情況出現

              安全性好,不存在諧振或電壓放大(設計采用 LCL 接線方式),可自動限制輸出電流,裝置永不過載,保證裝置安全可靠工作

              可對不平衡進行補償,避免負序電流對電網及電氣設備影響

              智能啟動系統,一鍵并網

              電氣采用H 橋式結構:把系統線電壓分解成相電壓處理,大幅提高了設備的可靠性。輸出電流波形平滑,裝置損耗低,自適應控制算法,能適應任何系統阻抗的變化

              獨特的 3H 橋式結構:每一相分別獨立控制,提高了整個系統的可控性,例如當其中一相諧波電流過高,進行補償時,不會影響其他兩相的補償效果。同時 3H 橋式散熱效果好,它采用 A、B、C 三相分別散熱,每相電抗器與 IGBT 分別配有專門的散熱風扇

              使用壽命 20 年以上

              技術參數 TECHNICAL.PARAMETERS

              額定電壓

              AC380V±20%/660V±20%

              接線方式

              三相三線、三相四線

              額定工作頻率

              50Hz±5%

              濾波范圍

              2-25 次諧波可任意設定濾波,25-50 次集中治理

              濾波程度

              選定每次諧波可進行幅值補償設定

              自動限流輸出功能

              當負載側的諧波電流大于裝置電流時,裝置將輸出電流限制在額定值

              過熱保護

              具有溫度傳感器測量及溫度開關雙重保護

              失壓保護

              系統電壓低于 UN85%,主斷路器會失壓保護,裝置停止工作

              負荷過流保護

              流經負荷的電流超過閾值,裝置停止工作

              補償過流保護

              設備具備軟件和硬件兩種保護,軟件保護點(電流峰值可自行設定一般可設定為額定電流RMS) 2 倍,硬件保護點的數值為額定電流(RMS)的 2.3 倍,當補償電流超過保護閾值時,設備停止,報相應故障

              系統電壓保護

              系統側電壓超過欠壓閾值或過壓閾值,裝置停止工作

              直流電壓保護

              設備具備軟件和硬件兩種保護,軟件保護點一般為內部直流支撐電容的額定工作電壓,硬件保護點為直流電容額定工作電壓的 1.2 倍,當直流電壓超過保護閾值時,設備停止,報相應故障

              IGBT 保護

              IGBT 具有溫度和過流保護,觸發保護,裝置停止工作,報 IGBT 故障

              沖擊電流

              功率模塊內 IGBT 額定電流的 2

              濾波能力

              99%

              濾波效果

              符合 GB/T14549-93 標準要求

              補償模式

              1、諧波補償;2、無功補償。3 諧波和無功同時補償(綜合治理

              短時過載能力

              120%

              多臺運行方式

              并聯運行

              開關頻率

              12.8K—25.6KHz

              響應時間

              <5ms

              控制算法

              具有自適應能力的領域篩選矢量補償算法

              控制器

              DSP

              顯示方式

              觸摸屏

              通信功能

              Modbus RTU 協議,RS485

              控制連接

              光纖連接或電氣連接

              裝置功率損耗

              額定滿載運行時,損耗約 3% 額定功率

              防護等級

              IP20

              雷害等級

              中雷區

              污穢等級

              裝置應在不低于規定污染等級 3 的環境中使用

              冷卻方式

              強制風冷

              噪音

              65dB(A 聲級

              安裝方式

              柜體為落地安裝,可與相鄰配電柜并列安裝等高,電纜可從裝置底部進線,箱式可根據現場情況確定,安裝時要考慮通風。

              環境溫度

              -5℃~ +40℃, 24h 內平均氣溫不高于 +35℃

              存儲溫度

              -40℃~ 70℃;

              相對濕度

              室內溫度在 +20℃以下時 15%  90%,非凝露即可,在 +40℃時不超過 50%

              海拔高度

              安裝海拔小于 1000

              型號規格

              額定容量A)

              模塊組合

              *  * mm)

              備注

              AX-APF-380V-30A/4L

              30

              30

              350*170*450

              AX-APF-380V-50A/4L

              50

              50

              470*180*530

              AX-APF-380V-75A/4L

              75

              75

              500*200*570

              AX-APF-380V-100A/4L

              100

              100

              500*200*570

              AX-APF-380V-150A/4L

              150

              150

              500*240*640

              AX-APF-380V-200A/4L

              200

              100+100

              800*2000*800

              多組模塊組合

              AX-APF-380V-250A/4L

              250

              100+150

              800*2000*800

              AX-APF-380V-300A/4L

              300

              150+150

              800*2000*800

              AX-APF-380V-350A/4L

              350

              100+100+150

              800*2000*800

              AX-APF-380V-400A/4L

              400

              100+150+150

              800*2000*800
